¿Qué es un fan coil y cómo funciona? Una guía completa para principiantes

En Xiamen Beris Tech Co., Ltd., nos complace presentar una nueva serie de blogs destinada a simplificar los conceptos de climatización (HVAC) para propietarios, instaladores y administradores de instalaciones. Tanto si está actualizando su sistema de aire acondicionado como explorando nuevas tecnologías de climatización, es fundamental comprender el funcionamiento de cada componente.

En este primer artículo, cubriremos todo lo que necesita saber sobre las unidades fan coil (FCU): desde su funcionamiento hasta dónde se utilizan y cómo se comparan con otros sistemas como las unidades split.

  ¿Qué es un fan coil?

Un fan coil (también conocido como FCU) es un dispositivo compacto y versátil que se utiliza para calentar o enfriar espacios interiores. A diferencia de los aires acondicionados tipo split que utilizan refrigerante, los fan coils utilizan agua como medio térmico. Generalmente se componen de:

  ◆Un serpentín (para el intercambio de calor)

  ◆Un ventilador (para impulsar el aire sobre el serpentín)

  ◆Un filtro, una carcasa exterior y rejillas de aire

Los fan coils se encuentran comúnmente tanto en edificios residenciales como en entornos comerciales como hoteles, oficinas, hospitales y centros comerciales.

▶Relacionado: Explore nuestra gama de termostatos compatibles con fan coil

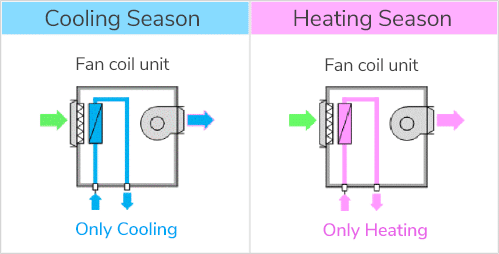

    ¿Cómo funciona un fan coil?

Las unidades fan coil reciben agua caliente o fría de una enfriadora o caldera central. El agua fluye a través de tubos de cobre dentro del serpentín. Cuando el ventilador funciona, impulsa el aire ambiente hacia el serpentín. A medida que el aire pasa por el serpentín frío o caliente, su temperatura cambia debido a la transferencia térmica.

A continuación, el proceso paso a paso:

  ◆Se suministra agua caliente o fría al fan coil.

  ◆El ventilador extrae el aire de la habitación a través de una rejilla de retorno.

  ◆El aire pasa por un filtro y luego por el serpentín.

  ◆El aire tratado se devuelve a la habitación a través de la rejilla de suministro.

Este proceso permite un control de temperatura silencioso y localizado, lo que hace que las unidades de fan coil sean ideales para el confort por zonas.

▶Recurso externo: ASHRAE: Entendiendo los sistemas HVAC

    Tipos de unidades fan coil

Las unidades fan coil vienen en diferentes configuraciones para adaptarse a diversos requisitos de instalación y niveles de confort. Los dos tipos más comunes se basan en sistemas de tuberías: bitubo y cuatritubo.

  1. Sistema fan coil bitubo

  ◆Una tubería de suministro y una de retorno

  ◆Suministra agua caliente o fría, pero no ambas simultáneamente

  ◆Más sencillo y rentable

  ◆Ideal para edificios con necesidades estacionales uniformes

  2. Sistema fan coil de cuatritubo

  ◆Dos tuberías de suministro y dos de retorno

  ◆Puede calentar y enfriar diferentes áreas simultáneamente

  ◆Ofrece mayor confort y flexibilidad

  ◆Uso común en edificios comerciales con alta demanda

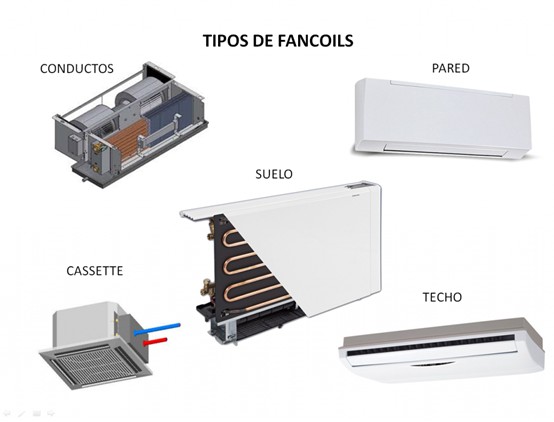

    Tipos de instalación

Los fan coils también se clasifican según su instalación:

  ◆Montaje en pared

  ◆Montaje en suelo

  ◆Oculto en el techo (ideal para instalaciones con conductos ocultos)

  ◆Unidades de techo visto

Algunos usuarios confunden los fan coils con unidades de expansión directa (DX), como los aires acondicionados split. Analicemos la diferencia a continuación.

Fan coil vs. unidad de aire acondicionado split: ¿Cuál es la diferencia?

A simple vista, un fan coil puede parecer una unidad split, pero su tecnología subyacente es diferente:

Características	Unidad de bobina de ventilador	Unidad de aire acondicionado dividida
Transferencia de calor	Agua-aire	Aire-aire
Refrigerante	Utiliza agua	Utiliza gas refrigerante
Fuente de energía	Enfriador/caldera centralizada	Unidad exterior autónoma
Flexibilidad	Más adecuado para sistemas zonificados y centralizados	Suited for individual room cooling

Los fan coils son parte de los sistemas HVAC hidrónicos, mientras que los splits son parte de los sistemas DX (expansión directa).

    Uso de fan coils en Europa y otros países

Aunque no es la solución de climatización más común en España, los sistemas fan coils se adoptan con mayor frecuencia en otras partes de Europa.

  ◆Francia: Alrededor del 14 % de las unidades de climatización vendidas son fan coils.

  ◆Italia: Los fan coils representan casi el 30 % del mercado.

  ◆Europa del Este: Alta adopción gracias a su eficiencia energética y flexibilidad.

Esta creciente popularidad se debe a la mayor demanda de control por zonas, un funcionamiento más silencioso y la integración con fuentes renovables de calefacción y refrigeración.

    ¿Por qué elegir un sistema fan coil?

Los fan coils son:

  ◆Eficientes energéticamente (especialmente con calderas de condensación o enfriadoras)

  ◆Personalizables para diferentes habitaciones y zonas del edificio

  ◆Silenciosos, especialmente en diseños ocultos o con conductos

  ◆Compatibles con termostatos inteligentes y BMS (Sistemas de Gestión de Edificios)

Son una excelente opción para edificios comerciales y viviendas modernas que priorizan la comodidad, el ahorro energético y la flexibilidad a largo plazo.

    Reflexiones finales

Comprender el funcionamiento de una unidad fan coil puede ayudarle a tomar decisiones más inteligentes sobre su instalación de climatización (HVAC). Tanto si planea una nueva instalación como si actualiza un sistema existente, las unidades fan coil ofrecen una solución fiable, flexible y, a menudo, más sostenible que los sistemas DX tradicionales.

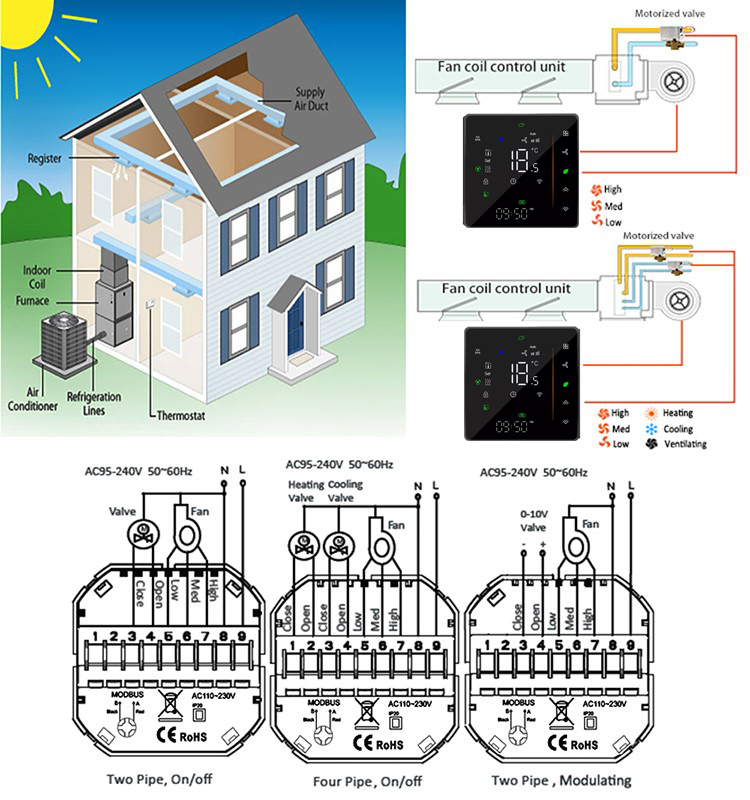

¿Listo para encontrar el termostato o la solución de control ideal para su sistema fan coil?

▶Explore los termostatos compatibles con fan coils de Beris Tech.

¿Necesita ayuda experta para seleccionar el equipo de climatización adecuado?

Contáctenos en diane@beris-tech.com o visite www.beris-tech.com para obtener recomendaciones personalizadas.
